25年蝕刻領(lǐng)域?qū)崙?zhàn)經(jīng)驗(yàn)，擁有上萬次成功案例，500強(qiáng)企業(yè)的信賴。
電鑄鎳網(wǎng)，作為通過電化學(xué)沉積技術(shù)制造的精密金屬網(wǎng)，在復(fù)雜微孔結(jié)構(gòu)、高耐蝕性及超高強(qiáng)度（抗拉強(qiáng)度≥800MPa）領(lǐng)域展現(xiàn)出不可替代性。其加工流程從“母模復(fù)刻”到“微孔成形”，結(jié)合前沿的電鑄工藝控制，使電鑄鎳網(wǎng)廣泛應(yīng)用于半導(dǎo)體、醫(yī)療植入、新能源等領(lǐng)域，成為高端制造的“核心過濾元件”。以下從加工流程與應(yīng)用領(lǐng)域兩方面深度解析電鑄鎳網(wǎng)的技術(shù)內(nèi)涵。
一、電鑄鎳網(wǎng)加工流程：五步實(shí)現(xiàn)“微米級(jí)孔陣”
電鑄鎳網(wǎng)加工廠家普遍采用“母模制備→電鑄沉積→剝離后處理→強(qiáng)化檢測(cè)”的標(biāo)準(zhǔn)流程，通過精密參數(shù)控制，實(shí)現(xiàn)孔徑公差±1μm、開孔率30%-80%的超高精度。
1. 精密母模設(shè)計(jì)與表面導(dǎo)電化
電鑄鎳網(wǎng)的加工始于母模。根據(jù)孔徑需求（0.1-500μm），采用LIGA技術(shù)或紫外激光在樹脂基板雕刻微孔陣列原型。非導(dǎo)電母模需進(jìn)行表面金屬化：
磁控濺射金層：在母模表面沉積0.5μm導(dǎo)電金膜，電阻率≤10??Ω·cm；
化學(xué)鍍鎳：含次磷酸鈉的化學(xué)鍍液形成2μm鎳層，使電流分布均勻性提升40%。
2. 電鑄溶液調(diào)配與沉積參數(shù)控制
電鑄鎳網(wǎng)的核心是氨基磺酸鎳電解液體系（Ni2?濃度80-120g/L），輔以嚴(yán)苛工藝調(diào)控：
溫度平衡：恒溫槽維持40°C±0.5℃，避免溫度波動(dòng)導(dǎo)致沉積不均；
pH精密控制：pH值3.5-4.5，通過氨水自動(dòng)調(diào)節(jié)，離子濃度波動(dòng)≤0.3g/L；
添加劑優(yōu)化：糖精鈉（應(yīng)力消除劑）與十二烷基硫酸鈉（表面活性劑）聯(lián)合使用，使鍍層內(nèi)應(yīng)力降低至20MPa以下。
3. 脈沖梯度電鑄：孔壁的“精準(zhǔn)生長”
在直流電場(chǎng)下，鎳離子定向沉積于母模微孔內(nèi)壁，電鑄鎳網(wǎng)加工的關(guān)鍵在于電流控制：
多陽極陣列：對(duì)大于30cm2的大幅面篩網(wǎng)，環(huán)狀陽極組分區(qū)供電（電流密度0.2-2A/dm2），使邊緣與中心厚度差≤±2μm；
脈沖反向技術(shù)：通斷比10ms:1ms的脈沖電流擊穿深孔盲區(qū)擴(kuò)散層，孔深≥0.1mm區(qū)域的鍍層均勻性提升50%；
復(fù)合電鑄：鎳鈷合金工藝（鈷含量5-15%）提升硬度至800HV，適用于高溫過濾器。
4. 鑄層剝離與功能性后處理
沉積達(dá)目標(biāo)厚度（0.05-0.5mm）后，進(jìn)行無損分離與強(qiáng)化：
溫差剝離法：在120℃烘箱中加熱，利用樹脂與鎳的熱膨脹系數(shù)差異實(shí)現(xiàn)分離，保護(hù)微孔結(jié)構(gòu)完整性；
電解拋光：磷酸-硫酸混合液在20A/dm2電流下拋光，使孔壁粗糙度降至Ra0.05μm，避免制藥粉末粘附；
真空退火：400℃氬氣環(huán)境熱處理2小時(shí)，消除內(nèi)應(yīng)力并提升疲勞壽命至≥5年。
5. 全維度質(zhì)量檢測(cè)與認(rèn)證
電鑄鎳網(wǎng)加工廠家建立三重檢測(cè)體系：

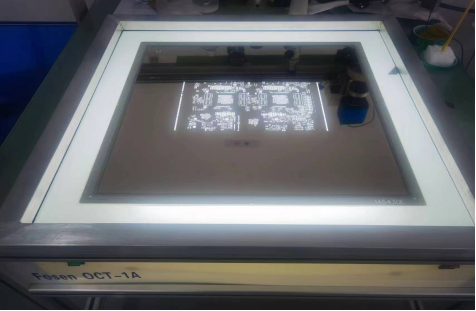

微孔尺寸全檢：光學(xué)投影儀掃描孔徑與孔距（精度0.5μm），開孔率誤差≤±1.5%；
力學(xué)性能測(cè)試：拉伸試驗(yàn)機(jī)驗(yàn)證抗拉強(qiáng)度（≥800MPa）與延伸率（≥8%）；
功能性驗(yàn)證：半導(dǎo)體用網(wǎng)進(jìn)行0.1μm顆粒攔截測(cè)試（效率≥99.9%），醫(yī)用網(wǎng)完成ISO 10993生物相容性認(rèn)證。
二、電鑄鎳網(wǎng)的五大核心應(yīng)用領(lǐng)域
1. 半導(dǎo)體制造：晶圓潔凈的“終極防線”
在光刻與拋光環(huán)節(jié)，電鑄鎳網(wǎng)攔截納米級(jí)污染物：
光刻膠過濾：孔徑5μm鎳網(wǎng)攔截≥0.5μm顆粒，使28nm制程晶圓良率提升23%；
CMP拋光液篩分：多層梯度銅-鎳復(fù)合網(wǎng)過濾金剛石磨料，晶圓劃傷率降低30%。
2. 醫(yī)療植入器械：生命系統(tǒng)的“金屬器官”
電鑄鎳網(wǎng)以生物相容性突破醫(yī)療邊界：
人工心臟瓣膜：超薄鎳網(wǎng)（厚0.01mm，孔徑40μm）替代生物組織，實(shí)現(xiàn)2000萬次開合零疲勞；
血液透析器：鈦合金電鑄網(wǎng)實(shí)現(xiàn)100μm→10μm梯度過濾，毒素清除率提升至99%。
3. 新能源裝備：能量轉(zhuǎn)換的“高效媒介”
在氫能與電池領(lǐng)域，電鑄鎳網(wǎng)優(yōu)化傳輸效率：
燃料電池氣體擴(kuò)散層：開孔率38%的銅鎳復(fù)合網(wǎng)提升氫氣分布均勻性，催化效率提高15%；
鋰電電極集流體：抗拉強(qiáng)度850MPa鎳網(wǎng)支撐硅碳負(fù)極，電池循環(huán)壽命突破2000次。
4. 高溫工業(yè)過濾：極端環(huán)境的“耐久屏障”
鎳鈷合金電鑄網(wǎng)（鈷含量15%）耐受800℃高溫：
航空發(fā)動(dòng)機(jī)油濾：攔截5μm金屬碎屑，使渦輪機(jī)壽命延長4000小時(shí)；
化工熔體過濾：鉬鎳合金網(wǎng)在強(qiáng)酸環(huán)境下持續(xù)工作≥3年。
5. 精密印刷與超聲篩分：工業(yè)提效的“核心組件”
電鑄鎳網(wǎng)加工廠家為細(xì)分領(lǐng)域提供定制方案：
高精度鋼網(wǎng)印刷：錫膏印刷網(wǎng)孔壁光潔度Ra0.1μm，保障0.2mm間距芯片焊接良品率；
超聲波振動(dòng)篩：40kHz高頻下的20μm鎳網(wǎng)，使1000目藥粉篩分效率提升300%。
三、電鑄鎳網(wǎng)加工廠家的技術(shù)演進(jìn)方向
領(lǐng)先的電鑄鎳網(wǎng)加工廠家正向三大方向突破：
智能化生產(chǎn)：AI算法動(dòng)態(tài)優(yōu)化電流密度與溫度，電鑄周期縮短30%；
綠色制造：無氰電鑄工藝（鎳回收率≥99.9%），廢水COD降低90%；
功能集成化：嵌入MEMS傳感器實(shí)時(shí)監(jiān)測(cè)流量與堵塞，實(shí)現(xiàn)“過濾+反饋”一體化。
結(jié)語：微孔中的工業(yè)革命
電鑄鎳網(wǎng)，以電鑄鎳網(wǎng)加工的精密度與電鑄鎳網(wǎng)加工廠家的工藝革新，持續(xù)突破分離、傳導(dǎo)與支撐的物理極限。當(dāng)光刻膠在5μm孔徑中被凈化，當(dāng)人工心臟在超薄金屬網(wǎng)的支撐下搏動(dòng)，電鑄鎳網(wǎng)的價(jià)值已遠(yuǎn)超其形態(tài)本身——它既是現(xiàn)代工業(yè)的“精度基石”，更是人類探索微觀與巨觀世界的“隱形推手”。未來，隨著電鑄鎳網(wǎng)加工技術(shù)的深度進(jìn)化，這張“金屬之網(wǎng)”將繼續(xù)編織高端制造的無限可能。
在線咨詢
電話聯(lián)系
